旋轉接頭的使用方法

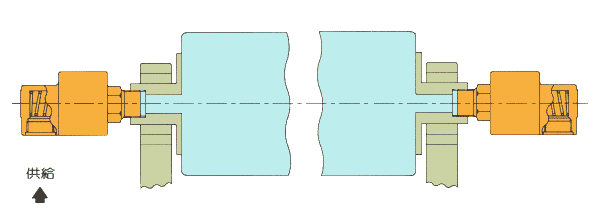

①單式
用于向旋轉輥、滾筒、氣缸等的一端供給冷卻水、油或者蒸汽，從反向端排出。
●使用設備
制鐵機械滾筒、塑料冷卻牽引滾筒、造紙用壓延機滾筒，等等

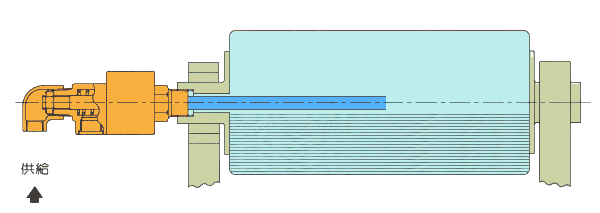

②復式內管固定式
用于向旋轉輥、氣缸或者滾筒之中供給蒸汽或者水、油，從同一端排出。
●使用設備 水、熱媒油用
塑料擠壓機、塑料冷卻牽引滾筒、煉膠機、等等

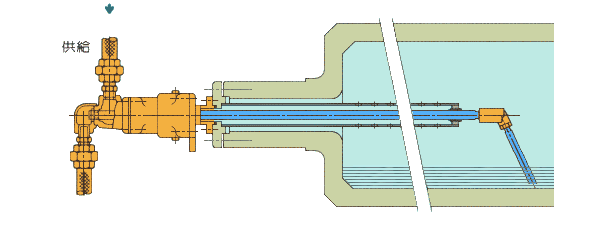

●使用設備 蒸汽用(冷凝水通過內管排出。)
抄紙干燥器、塑料壓延機、雙干燥器，等等

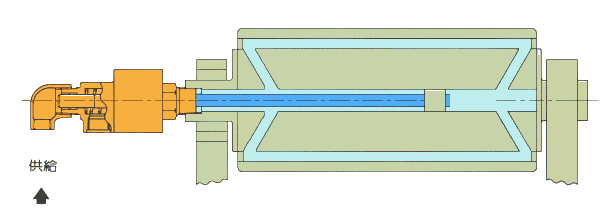

③復式內管旋轉式
向旋轉中的輥、氣缸、滾筒等之中供給或者排出水、蒸汽、熱水或者熱油時，內管也必須一起旋轉的情況下使用。
●使用設備
壓延機的鉆機滾筒、塑料薄膜延伸滾筒，等等
回轉接頭的使用方法

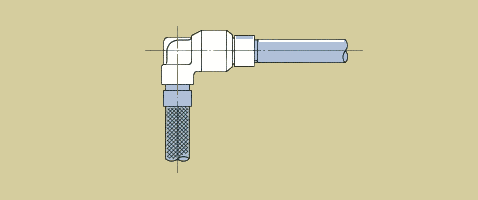

①方式２（或者１）
如下圖所示，將流體移送到旋轉體時使用。
●使用設備
軟管卷盤、旋轉卷材掛鉤，等等

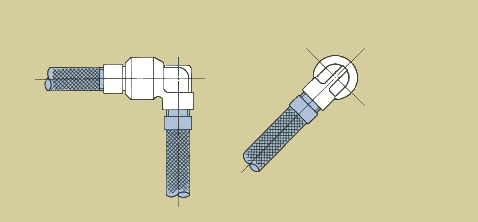

②方式２
如下圖所示，通過橡膠軟管或者撓性金屬軟管來移送流體時使用。能夠消除機械運動所產生的彎曲部的損傷，
并且可以縮短軟管的長度。
●使用設備
建筑機械、機床、液壓裝置、負載裝置，等等
③方式３-３-３（或者２-３-２）的組合
如下圖所示，采用平面可動的沉淀物配管，可以由固定配管安全而可靠地將流體移送到移動機械裝置中。
使用6個回轉接頭，能夠?qū)崿F(xiàn)配管的全方向(3維)的移動。
●使用設備
熱壓機、輪胎壓機、模鑄機、注射成型機，等等
